绝缘鞋手套耐压装置【天正华意电气设备(佳木斯市分公司)tianzh3611-6】是专业绝缘鞋手套耐压装置生产厂家,服务到位,价格实惠,提供各类绝缘鞋手套耐压装置DZPcyoJzV行业资讯,联系人:杨经理,地址:平度市平安路2号。

绝缘鞋手套耐压装置绝缘靴试验方法16.1 常用绝缘靴试验绝缘靴性试验的电压是15kV，保持1分钟，泄漏电流不大于7.5mA者为合格。该7.5mA判定值是固定的。放好绝缘靴后请直接按操作界面进行试验。16.2 其它试验其它试验时，试验方法同上，仅在电压和泄漏电流两个参数上有区别：试验电压可根据用户需要自定，保持1分钟，泄漏电流机器设定不大于10mA者为合格，用户可根据具体情况自行判定（或参照附录的国标）。十七、绝缘手套试验方法17.1 低压型绝缘手套试验：低压型绝缘手套性试验的电压是2.5kV，保持1分钟，泄漏电流不大于2.5mA者为合格。该2.5mA判定值是固定的 默认的值是2.5mA。安装试件后直接按试验机上的操作界面试验。17.2 高压型绝缘手套试验该试验的方法同7.1，仅在电压和泄漏电流两个参数上有区别：高压型绝缘手套性试验的电压是8kV，保持1分钟，泄漏电流不大于9mA者为合格。十八、常见故障及其排除序号故障描述故障排除方法1打开测量装置后，信号发送指示灯不亮或常亮电池电压太低，应及时充电；重新开机，使其进行上电复位。测量装置充电时充电指示灯不亮 检查电源插座里的保险丝是否烧毁操作箱打开电源后无反应检查电源插座里的保险丝是否烧毁5 试验机上电流表不显示电流表背后的插头或测控箱背后的供电插头松脱使用中测试数据明显不合理接地不良会引起仪器数据严重波动。应刮净地点上的油漆和锈蚀，务必保证0电阻接地！如果测量接地试品，试品地和仪器应共地连接，保持地电位一致。空气湿度过大空气湿度大会产生比较大的电晕，在不击穿的情况下可以正常试验8无线传输信号不正常如果试验过程中高压测试电流远大于低压测试电流，或相反，请检查无线传输

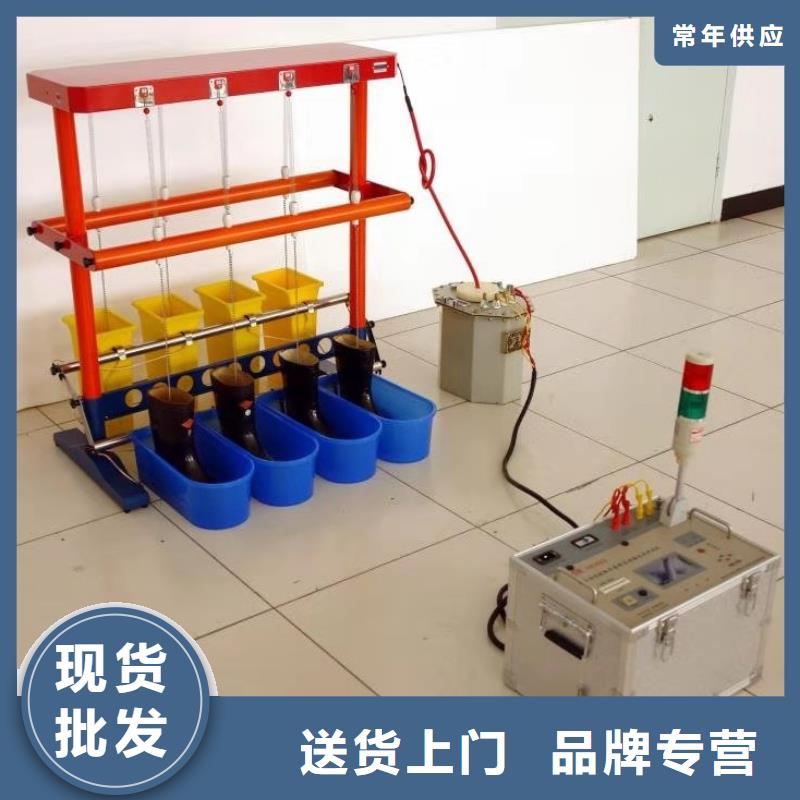

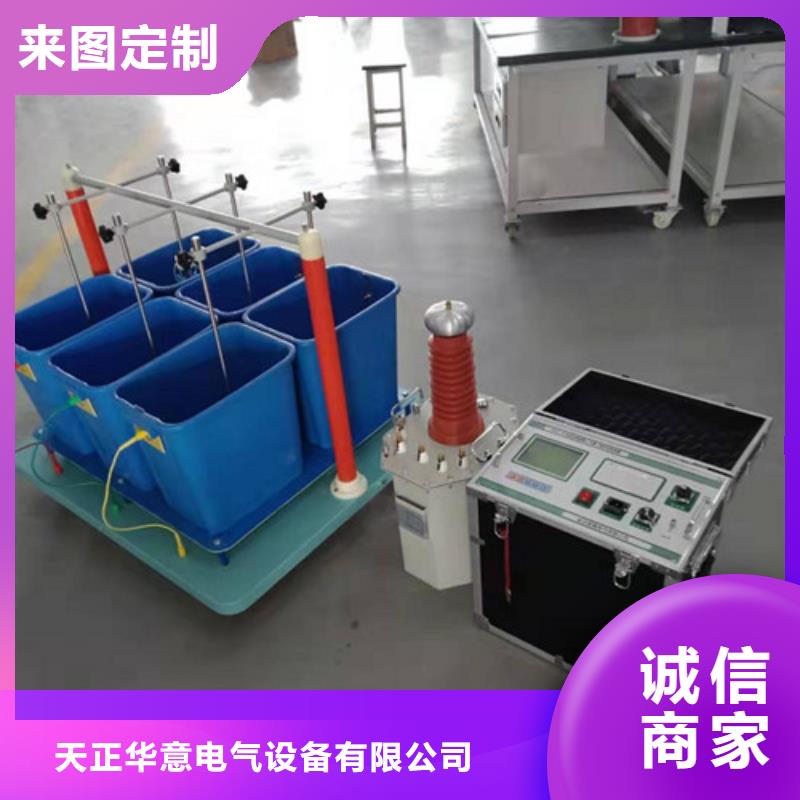

绝缘鞋手套耐压装置试验机操作说明用导线将接地端与试验室的地线可靠连接。8.2 高压试验变压器的高压输出端接在侧面红色端子高压输入端。8.3 测量装置用电源线接通220V电源，进入充电状态，“充电”、“电池电压”指示灯点亮，打开电源开关，开关中的灯点亮，无线传输旁边的指示灯1秒后开始间隙闪烁，这试验机上有8个通道的电流显示“00.00”，因还未加电流，显示应该均为“00.00”，试验机上电流显示单位为mA。.8.4 绝缘靴的安装：大的不锈钢矮盘放在地上，用自来水（使其导电）放在不锈钢矮盘上，将绝缘靴浸在水上，绝缘靴内倒入适量钢珠（铺满靴底，其高度不小于15mm），把铁链放入鞋内并接触到钢珠。8.5 绝缘手套的安装：将不锈钢桶放在托盘上，桶内装入约半桶电阻率不大于100Ω·m的水(一般用自然水即可)，在被试手套内注入相同的水,然后将手套浸入不锈钢桶中，使手套内外水平面呈相同高度，手套应有90mm的露出水面部分，这一部分应该擦干，把铁链放入手套中，使其浸入手套内的水中。九、电流脱扣机构9.1 本部分的主要功能是当电流大于试品设定泄漏（一般在15mA）电流或击穿时链条会自动动脱落,方便判断不合格试品. 9.2 分断脱扣控制器上使用12V蓄电池供电，当泄漏电流大于设定电流值时内部电路驱动电磁铁动作，链条电极随之脱落，自动拉开距离从而断开高压，由此判断不合格试品。 十、蓄电池的维护 使用中，电池电压的指示灯仅一个亮时应停止工作，及时充电，避免蓄电池放电过度而损坏。电池,长时间不用，应1-2个月对其进行一次充电，以延长其寿命。一般蓄电池的的寿命约300次。发现充满的电池很快用到电压低的现象，说明电池容量变小了，可更换电池。电池是12V免维护铅蓄电池。更换蓄电池需要打开试验机上盖，取出旧蓄电池，换上新电池固定，把旧电池上的两根引线（带插片）分别接到新电池上，注意红线接正极，黑线接负极。要保证插头良好接触。十一、充电说明试验机在高压试验前需充电。用充电器插到试验机充电插口中，通上220V电即可为电池充电，“充电”和 “电池电压”指示灯亮。随着电池电量的不断增加，“电池电压”指示灯会一个接着一个的被点亮。电池充满时“充满”指示灯亮。一般充电需2-8小时。电池长时间不用，应1-2个月对其进行一次充放电。

绝缘鞋手套耐压装置系统参数设定选择“系统参数”项，按确认键进入系统参数设定程序，输入密码（请向厂家索要），进入下一级菜单。1）试验变输出设定选择“测量线圈电压设定”项，按确认键进入测量线圈电压设定程序，按“”移动光标，按 “∧”、“∨”键更改参数，应设定为配套交流升压器高压输出对测量线圈的电压比。例如：配套的交流升压器铭牌中高压输出为50kV，仪表电压为100V，则本项参数应设定为500。如用户自行配置的试验变压器，必须保证试验变高压输出对测量线圈电压比误差不低于3％。2）互感器变比设定选择“互感器变比设定”项，按确认键进入设定程序，按“”移动光标，按 “∧”、“∨”键更改参数，应设定为配套交流升压器低压输入端配置的电流互感器变比。例如：配套的交流升压器输入端接入电流互感器规格为100A/5A，则本项参数应设定为20；如配套的交流升压器输入端未接入电流互感器，本项参数设定为1。说明：本项参数为系统参数，在仪器出厂之前均已设置，如需更改请与公司联系。参数设置完成需测试结果方可生效。请在设置本参数前，将仪器内存储的数据转存到数据卡上传至PC机，进行妥善保管。参数重新设置后，在重新开始试验之前必须确保本设定与实际试验参数一致。4.2.6试验记录进入主菜单,选择“试验记录”项，按“确认”键屏幕将出现“确认？”提示，此时若再次按下确认键，将所有保存的试验记录。
